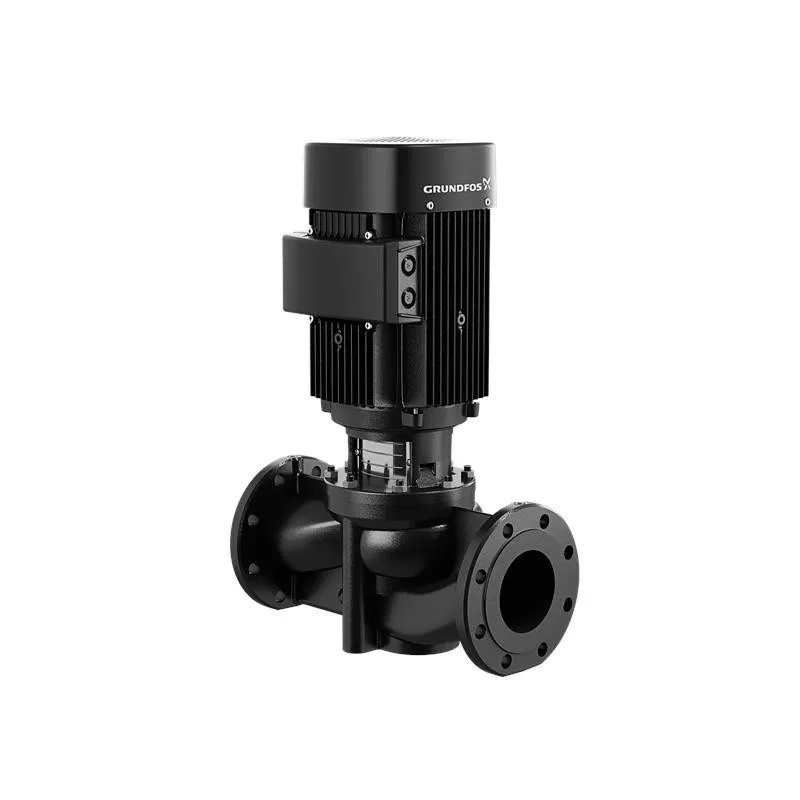

Grundfos pompa monostadio in linea trifase TP 32-60/4 cod. 98958182 TP 32-60/4 A-F-A-BQQE-CW3TRIFASE Adatto a: Aria condizionata - Edifici commerciali Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La pompa è dotata di una tenuta a soffietti in gomma non bilanciata. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 6/10 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore asincrono raffreddato ad aria. TECNICHE Velocità della pompa su cui sono basati i dati 1370 giri/min Portata nominale 3.8 m³/h Prevalenza 4.3 m Prevalenza massima 60 dm Diametro effettivo della girante 136 mm Codice per tenuta albero BQQE Tolleranza della curva ISO9906:2012 3B2 Versione pompa A MATERIALI Corpo pompa Ghisa EN-GJL-250 ASTM class 35 Girante Stainless steel EN 1.4301 AISI 304 Codice materiale A INSTALLAZIONE Limite temperatura ambiente -30 .. 40°C Max pressione di funzionamento 10 bar Max pressione alla temperatura citata 10 bar / 120°C Tipo di collegamento DIN Dimensione attacco DN 32 Pressione nominale della connessione PN 6/10 Interasse 280 mm Dimensione flange per il motore FT85 Codice attacco pompa F LIQUIDO Liquido pompato Acqua Gamma temperatura del liquido -25 .. 120°C Temperatura del liquido durante il funzionamento 20 °C Densità 998.2 kg/m³ DATI ELETTRICI Motore tipo 71A Potenza nominale - P2 0.25 kW Frequenza di rete 50 Hz Tensione nominale 3 x 220-240/380-415 V Corrente nominale 1,30-1,42/0,75-0,82 A Corrente di avvio 410 % Cos phi - fattore di potenza 0.73-0.64 Velocità nominale 1410-1430 giri/min Classe di efficienza IE IE2 Rendimento motore a pieno carico 72.4-70.0 % Rendimento motore a 3/4 carico 72.6-67.3 % Rendimento motore a 1/2 carico 68.3-60.0 % N. di poli 4 Classe di protezione (IEC 34-5) 55 Dust/Jetting Classe di isolamento (IEC 85) F Protezione motore integrata NESSUNO Codice motore 99928151 CONTROLLI Convertitore di frequenza None ALTRO Peso netto 21.6 kg Peso lordo 25.1 kg Volume imballo 0.08 m³ Nazione di origine HU Tariffa convenzione n. 84137051 Grundfos pompa monostadio in linea trifase TP 32-60/4
